Sprawdzian z programu Mathcad Prime…

Będzie to niesłychanie nudny i długi wpis o charakterze ściśle merytorycznym. Motywacją do jego utworzenie były kolejne tragiczne wyniki ze sprawdzianu z programu Mathcad Prime. Zajęcia trwały pięć tygodni czyli dziesięć godzin. Uczenie się ułatwiają portal i książka. Zadania są dokładnie takie same od trzech lat zarówno jeśli chodzi o polecenia jak i dane liczbowe. Stawiam brutalnie otwarte pytanie. Czy ktoś, kto nie potrafi ogarnąć tego programu może i powinien zostać inżynierem? Nie będę ukrywał, że oczekuję na ożywioną dyskusję na ten temat. Poniżej są zadania ze sprawdzianu. Pierwszych dziesięć za jeden punkt, dwa ostatnie za dwa. Czas wykonania sprawdzianu 70 minut… Przepraszam za literówki i błędy językowe w tekście poniżej. Moje problemy okulistyczne pogłębiają się, a coraz więcej osób pisze do mnie w sprawie sprawdzianu z Mathcada. Zdecydowałem się więc wypuścić tekst z błędami, aby wyjaśnić wszystkie watpliwości dotyczące ocen ze sprawdzianu.

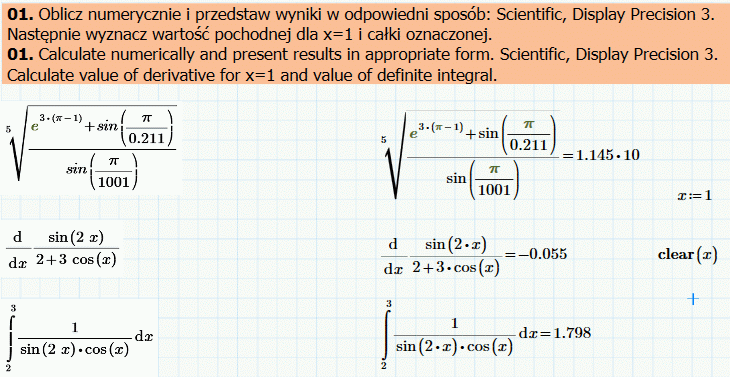

To pierwsze z trzech zadań typu kalkulator. Wymaga (z)rozumienia tego, że obliczenia numeryczne (na cyferkach) realizuje znaczek =. Haczyk jest w obliczeniu pochodnej funkcji w punkcie… No tak, trzeba najpierw zdefiniować x a potem na wszelki wypadek wyczyścić…
p01

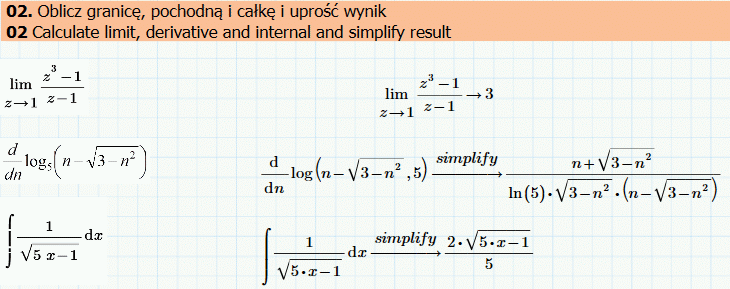

To drugie zadanie “na kalkulator” tym razem symboliczny. Cóż, tu znowu trzeba wykazać się wiedzą, że można symbolicznie i można numerycznie i że na przykład granicy “na literkach i cyferkach” nie da się policzyć numerycznie. A może nie należy oczekiwać na to, że przyszły inżynier będzie wiedział, co to jest granica? Tu był jeszcze jeden wredny haczyk… Funkcja realizująca logarytm przy podstawie 5 z liczby x to log(x,5) a nie log5(x). Aha, uprość wynik to simplify…
p02

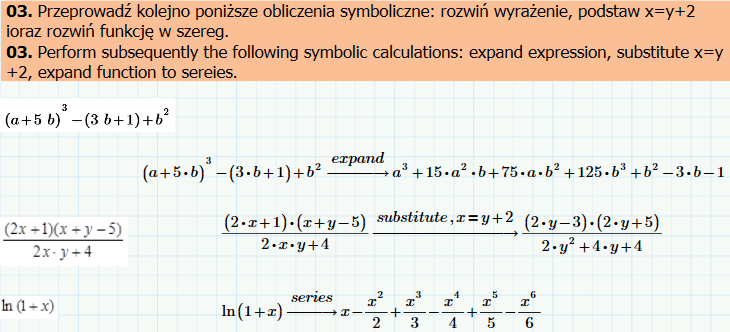

Trzecie zadanie jednoznacznie mówi – oblicz symbolicznie. Gdzie jest haczyk? Ano trzeba wybrać odpowiednie polecenie, słowo kluczowe. Podpowiedź jest w wersji anglojęzycznej polecenia – expand, substiture, series. Niestety i to zadanie dla wielu osób było za trudne…
p03

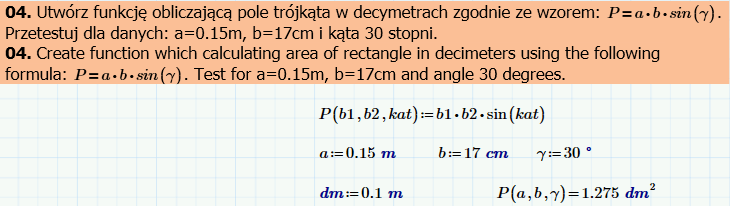

Kolejne zadanie też było bardzo trudne… Utwórz funkcję… A co to jest funkcja? Czy ktoś widział funkcję? Czy funkcja jest potrzebna inżynierowi? Moim zdaniem niestety tak. Trzeba więc dowiedzieć się i zrozumieć co to jest funkcja. Ta funkcja ma wykonać obliczenia “na jednostkach”. Już mnie nie dziwi, że dla wielu osób 1cm=100mm bo wszak 1m=100cm. Pomóc może program,który przelicza jednostki, ale tu jest kolejny problem – trzeba umieć powołać do życia nową jednostkę decymetr…
p04

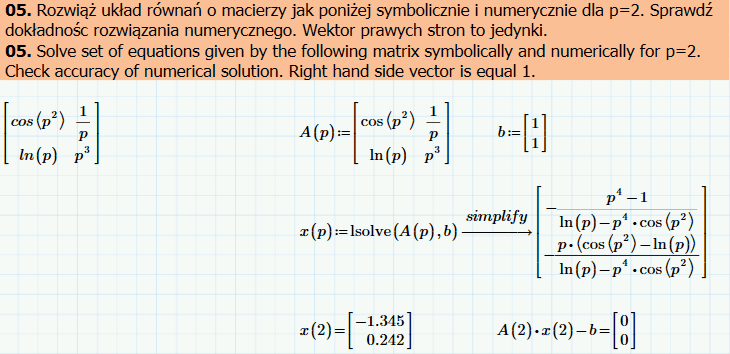

Wiem, wiem… Jestem wredny a może wręcz perwersyjny. Po co dziś komu symboliczne rozwiązanie układu dwóch równań liniowych… OK, pójdę więc dalej – w ogóle to po co te układy równań! Powinny zostać zakazane. Wystarczy nam w życiu jedna niewiadoma… A na serio… Już podczas zajęć z arkusza kładę nacisk na uniwersalność czyli parametryzację obliczeń. Arkusz to nie kalkulator! Choć spotykałem osoby, które coś liczyły ręcznie i wpisywały wynik do komórki. Tak, tak. Warto zaglądać do komórek… A może w ramach kolorowania drwala całki będziemy “liczyć” czyli malować w programie Paint?
p05

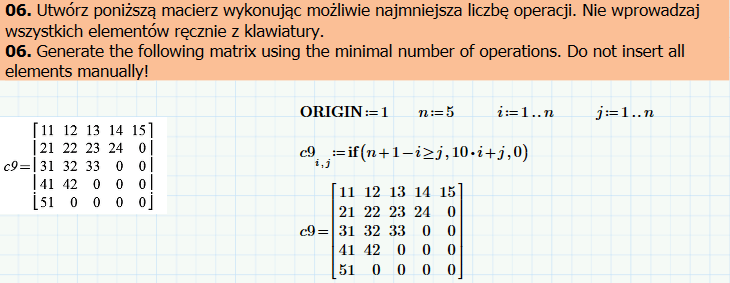

Kolejny wyraz perwersji – macierze. Co więcej nie można wpisać z palca tylko trzeba wymyślić wzór. Od zawsze mówię, że można uprawiać budownictwo łopatą, koparką albo CAD’em, MES’em i BIM’em. Do pierwszego potrzebna jest prosta siła, do drugiego odpowiedni kurs a do trzeciego studia. A generacja tej macierzy wymagała niestety znajomości funkcji jeżeli. Cóż, pewnikiem zostanie wkrótce zakazana. Wszystko będzie bez wątpliwości, pytań i rozgałęzień, gdzie się można tylko zaplątać i wyłożyć.
p06

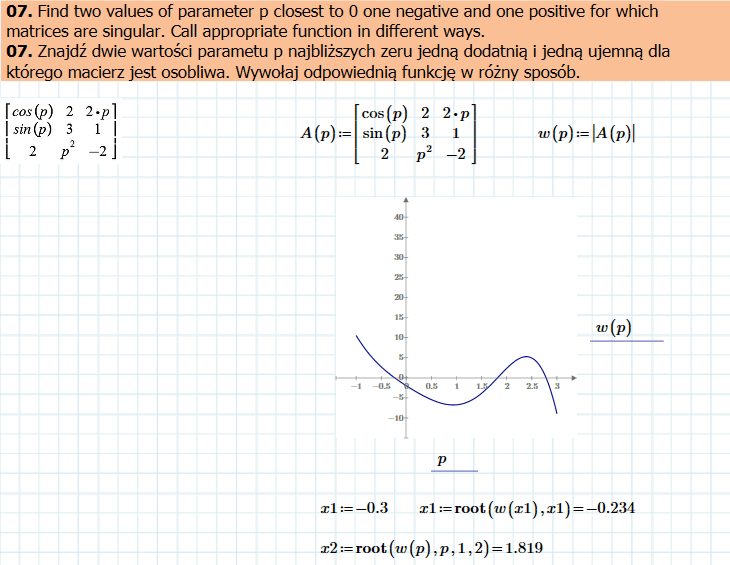

Chamstwa ciąg dalszy – jakieś osobliwości… Oczywistości, osobistości, osobliwości… Kto to ogarnie! A już niedługo będzie w mechanice dokładnie ta kwestia – dla jakich wartości parametru macierz jest osobliwa… Niestety wiem, bo przez lata uczyłem mechaniki. Kiedyś liczyło się takie zadania na piechotę, teraz można automatycznie. Ból polega na tym, że trzeba niestety wiedzieć, co się liczy! A te dwie metody… Cóż, trzeba wykonać rysunek i odpowiednio wywołać funkcję root. Sama z siebie ie znajdzie rozwiązania!
p07

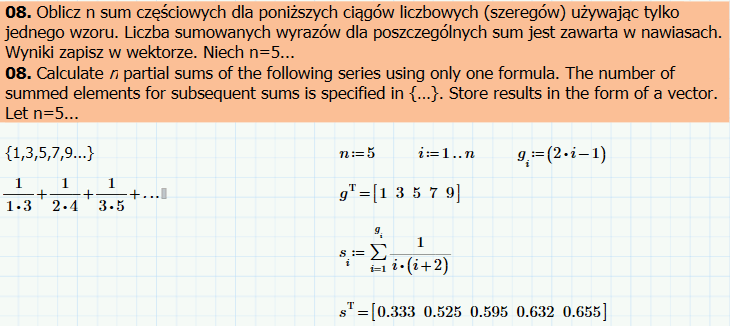

Kolejne zadanie kwiatek odwołujące się do wielu spraw. Ale takie jest życie – trzeba kojarzyć wiele kwestii. Po pierwsze wzorek na wyraz ciągu – to ćwiczyliśmy z racji operatora sumy. Tak, to straszne, trzeba to wymyślić! Potem zaczynają się schody. Ile wyrazów mamy sumować? Co więcej wyniki sumowania la kolejnych liczb sumowanych wyrazów mają być zapisane w wektorze. Można to wpisywać ręcznie? Tak, tak jak można też oprawiać budownictwo łopatą… Ja na prawdę uważam, że żadna praca nie hańbi i jestem pełen szacunku dla ludzi ciężko pracujących fizycznie. Chcemy sumować 1, 3, 5, 7, 9 wyrazów. (n=5 oznacza pięć “przypadków”.) No to zapiszmy te wartości (1, 3, 5, 7, 9) w wektorze g. A potem zapisujmy w wektorze s sumy. Jestem gotów to tłumaczyć do końca świata i jeden dzień dłużej…
p08

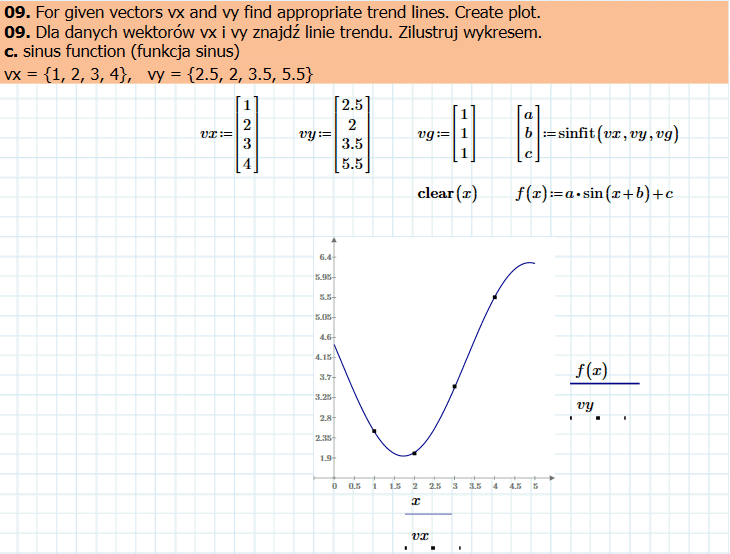

Oczywiście aproksymacji nie było jeszcze na matematyce… Bo na matematyce to tak w ogóle nic nie było! Tłumaczyłem to zadanie “na palcach” mówiąc, że staramy się poprowadzić krzywą (wykres) możliwie blisko punktów z pomiarów. Jaka to ma być krzywa (aproksymacja) podałem. A na wykresie mają być punkty bez łączących je prostych, bo co jest między punktami nie wiemy. Sprawdzianu z dodawania i mnożenia liczby do 100 w programie Mathcad Prime na studiach wyższych nie przewiduję.
p09

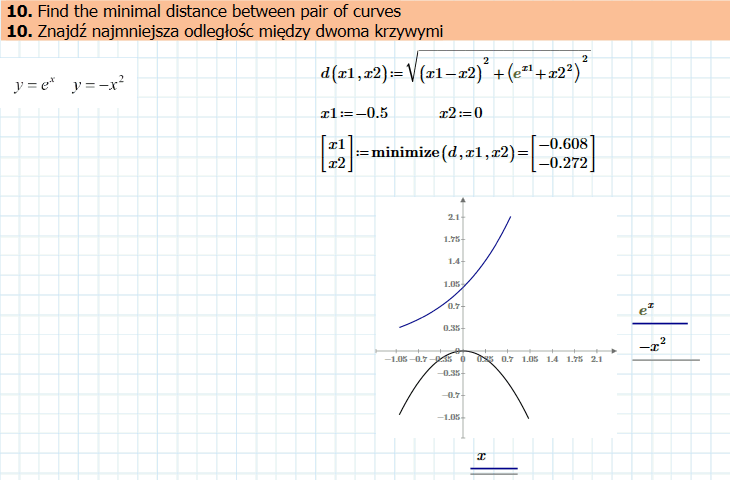

Ostatnie zadanie z serii obliczeniowej. Znowu wredne. Odległość między dwoma punktami… Kiedyś mierzyło się ją sznurkiem, taśmą. Dziś są od tego lasery! Więc o co mi chodzi?
Wzorek na odległość między dwoma punktami każdy chyba powinien znać. Można powiedzieć, że jest to funkcja czterech zmiennych – x1, y1, x2, y2. Ale jeśli te warowności są dane to jest to po prostu liczba.
Minimalna odległość punktu od krzywej daną wzorem (funkcja…). Rozpatrując to bardzo ogólnie jest to funkcja trzech zmiennych, ale jeśli mamy dane konkretne współrzędne punktu mamy do czynienia tylko z jedną zmienną.
Najmniejsza odległość między dwoma krzywymi (funkcjami). Tu mamy tylko dwie zmienne niezależne, na przykład współrzędne x punktów na krzywych. Współrzędne y wyznaczamy z odpowiednich funkcji.
p10

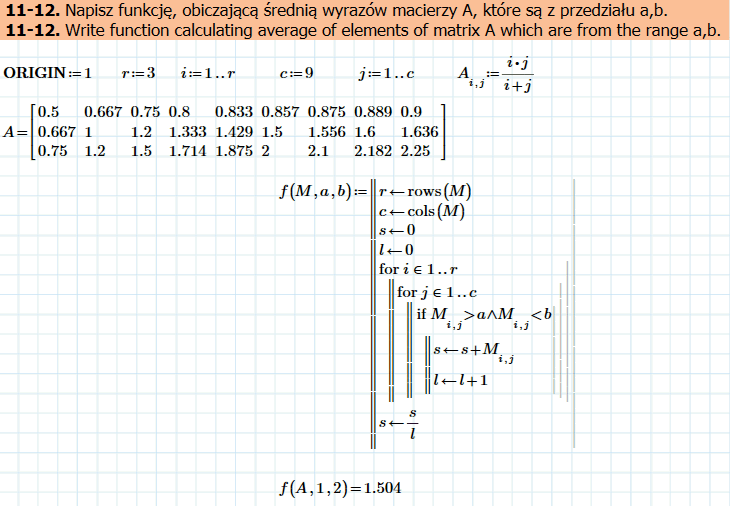

Dwa ostatnie zadania dotyczą algorytmiki i programowania. Dla niektórych to zbyteczna czarna magia. Magia, która staje się – nareszcie – kanonem w szkołach! Lepiej więc późno niż wcale. Logiczne i algorytmiczne myślenie to podstawa pracy inżyniera. A umiejętność programowania czyli zapisu algorytmów to naturalna konsekwencja tego pierwszego. Tylko i aż dwa zadania omawiane wielokrotnie. Pierwsze to zadanie “na pętlę for i if”. Zadanie z wektorem lub macierzą, które niestety trzeba umieć rozróżnić. Oczywiście mam świadomość, że zamiast pętli for można zastosować while ale może lepiej nie komplikujmy sprawy. Parametrem funkcji (podprogramu) na pewno macierz. Liczbę wierszy i kolumn można i należy wyznaczyć korzystając z odpowiednich funkcji rows i cols. Aby policzyć ile jest wyrazów macierzy o wartościach z przedziału a-b (a i b do dwa dodatkowe parametry funkcji) należy uruchomić dwie pętle – jedną po wierszach drugą po kolumnach a następnie zadawać proste pytanie: czy kolejny wyraz macierzy spełnia warunek czy nie. A jak liczyć? Trzeba zadeklarować dwie zmienne – licznik wyrazów i sumator (miejsce, gdzie będzie liczona suma). Przed pętlami trzeba te wielkości wyzerować. W pętlach jeśli element spełnia warunek zwiększyć licznik o jeden a wartość dodać do sumy. Na koniec aby policzyć średnią trzeba podzielić sumę przez liczbę wyrazów…
p10-

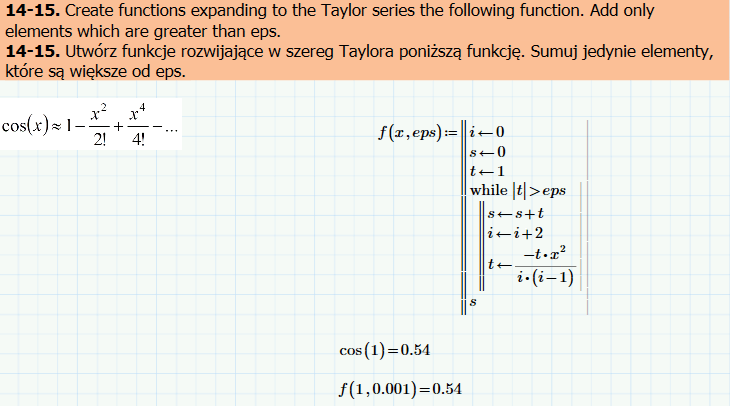

Drugie zadanie z programowania to “zadanie na while”. W tym zadaniu nie wiemy z góry ile razy ma być powtórzona pętla. Mamy dodawać wyrazy ciągu liczbowego, których wartość bezwzględna jest większa od zadanej wartości eps. Ciąg liczbowy to wyrazy rozwinięcia w szereg funkcji cos. Warunek w pętli while jest chyba oczywisty. while |t|>eps Pętla ma być powtarzana jedynie dla wyrazów spełniających warunek. A w pętli… Dodajemy wyraz t do sumy s. Zwiększamy licznik i o 2. Wyznaczamy nowy wyraz t w sposób rekurencyjny z poprzedniego. Przed pętlą zerujemy i oraz s. Pierwszy wyraz ma wartość 1. Tylko tyle i aż tyle…
p11

8 odpowiedzi na “Sprawdzian z programu Mathcad Prime…”

  1. Zadania nic nadzwyczajnego; tylko co z tego jeśli po wydziale i tak pracy dla inżynierów nie ma. By nie być gołosłownym załączam papkę z jaką ma do czynienia absolwent tego wydziału jeśli pozostanie w budownictwie. Prawdziwe obliczenia
    Przykro mi ale czego by Pan nie zrobił, problem jest systemowy; dopóki zarobki inżynierów nie wzrosną, a izby budowlane nie upadną nie widzę możliwości nie poprawę.

    1. Miło znowu porozmawiać… Porozmawiać polemicznie! Nie ma pracy dla inżynierów po naszym wydziale. Nie znam dokładnych danych statystycznych, ale… Ostatnio pracę na uczelni zamienił na tak zwany przemysł kolejny asystent. Mając zajęcia na drugim semestrze studiów magisterskich jestem świadkiem jak Studenci w zasadzie już mają pracę.
      Zgadzam się, że to błąd systemowy związany z finansami czyli płacami. Asystent zarabia mniej niż pracownik Lidla! Z rozmów Studentów wiem, że pierwsza płaca w przemyśle znacznie przekracza tę na uczelni. Rzeczony asystent, który pożegnał uczelnię dla zarabia tam na starcie więcej, niż ja po 40 latach pracy.
      A co do izby i uprawnień… Znane mi się wypowiedzi naszych czterdziestoletnich absolwentów, dla których im gorzej tym lepiej. Im gorsi Studenci tym… mniejsza konkurencja. Czyli wyższe zarobki. Inżynier z uprawnieniami zarabia na prawdę bardzo dobrze. Trzeba tylko zdać ten egzamin. I tu znowu kij ma dwa końce. Z jednej strony konkurencja szkodzi establishmentowi. Z drugiej poziom niektórych kandydatów rokuje… katastrofy budowlane!

  2. Bez przesady Panie doktorze, można być głównym inżynierem Burj Khalify i wiedzieć mniej o mechanice niż studenci TK na naszym wydziale, William F. Baker: “On the Harmony of Theory and Practice in the Design of Tall Buildings” od 15:30 do 16:00. Da się, da się. Swoją drogą są odniesienie do pracy doktora Sokoła z naszego wydziału. Więc biorąc pod uwagę współczynniki z eurokodów oraz podejście, Robot policzył więc jest dobrze, spokojna głowa – katastrof nie będzie.

    Przy okazji, za Pana sugestią odnośnie MESów, postanowiłem się trochę dokształcić. Przeczytałem MES w mechanice konstrukcji, doktora Kacprzyka >> historię FEASa i początki informatyzacji na naszym wydziale. Dziękuję 🙂

    Ja akurat mam dane, mgr inż, po wydziale albo umowa o pracę 2k, albo zlecenie ~2,2k (absolwenci wybierają zlecenie bo można odliczyć mniejszy podatek), mgr inż na budowie (bez uprawnień 2lata) 3k (kwoty netto).

    Nie wiem co Panu powiedzieć, świata nie zbawimy, a żyć jakoś trzeba :). Pozdrawiam!

  3. Przyznaję, że nie zrozumiałem aluzji dotyczącej wiedzy o mechanice głównego inżyniera… Przyjrzałem się tym 30 sekundom bardzo dokładnie. Siły w kratownicy są wyznaczone poprawnie, więc w cym problem?
    Problem polega na tym, że w większości przypadków przy pytaniu o wynik kończy się stwierdzeniem – przecież to Robot policzył a to dobry program. A gdzie jest stara zasada – garbage in garbage out?
    Na pytanie co słychać klasyczna odpowiedź brzmi – zależy od tego, gdzie się przyłoży ucho. Jeśli tylko 2k czy 2K nawet netto to uczelnia, choć gorsza od Lidla ma się nieźle. A po zdobyciu uprawnień?
    Zawsze tak mówię – nie zmienię świata, niech więc chociaż świat mnie nie zmieni…

  4. Chodziło mi o jego wypowiedź: “… and I did not know this theorem until a few years ago so I think 2010 was when I found this thing …” – trochę słabo :).

    Zobaczymy jak będzie po uprawnieniach. Zawsze można uciekać w informatykę? Panie doktorze co Pan sądzi o tych wszystkich absolwentach budownictwa, którzy przechodzą do finansów lub programowania?

    1. Jak zwykle u mnie odpowiadam z opóźnieniem… Cóż, ten typ coraz częściej tak ma! Skupiłem się na obrazie i ten “smaczek” z warstwy dźwiękowej mi umknął. Czy słabo? Nie wydaje mi się, żeby ktokolwiek na wydziale wspominał o tym. Zresztą mało jest na ten temat nawet po angielsku!
      Uprawnienia tak jak specjalizacja dla lekarza sporo zmieniają w pozycji rynkowej. Ucieczka w informatykę jest być może dobrym doraźnym rozwiązaniem. Szkoda chyba tych lat wysiłku… A z drugiej strony trzeba sporo nadrobić. No bo przecież nie jest tak, że studia w ogóle nie przydają się w pracy zawodowej. Podobno w finansach najwyżej są cenieni matematycy i fizycy, bo potrafią myśleć i co więcej myśleć nie schematycznie. Programowanie… Tak, brakuje nawet na wydziale programistów choćby aplikacji webowych. Będę prowadził dyplom na ten temat. Ale to znowu wyboista ścieżka i co więcej pod górkę. Jeśli ktoś jest fanem kodowania i ćwiczył to równolegle ze studiami nie ma sprawy. Ale start od podstaw… Programistą nie można być do końca życia. Potem oczywiście zostaje praca w branży IT ale być może w tym miejscu pojawi się problem kończonego kierunku studiów. Warto więc zdobyć uprawnienia i zobaczyć co jest za tym rogiem…

  5. Jest pan bardzo uszczypliwy, kąśliwy i kpiący. Nie wiem czy to forma ” motywacji ” dla studentów czy moze raczej takie self-enjoyment. Daje łapke w dół

    1. Drogi i Szanowny Anonimie…
      Z zasady nie odpowiadam na anonimy, ale tym razem robię wyjątek. Jeżeli ktoś po 10 godzinach zajęć, mając książkę, filmy i gotowe rozwiązania bardzo prostych zadań nadal nie potrafi zaliczyć sprawdzianu to… Ja bardzo bym nie chciał w życiu trafić do lekarza o podobnym poziomie nazwijmy to eufemistycznie wykształcenia. Mam nadzieję, że ta uszczypliwa i kąśliwa kpina jest w pełni zrozumiała. Są bowiem dwie możliwości – albo uważacie, że zaliczenie Wam się należy za samą obecność na zajęciach, albo mówiąc delikatnie i oględnie zdecydowanie nie trafiliście z kierunkiem studiów.
      Z niezmiennym poważaniem
      R. Robert Gajewski
      PS. A ja rozważam przejście na stary system kształcenia… Macie po prostu za dobrze i nie potraficie tego uszanować! Tak więc za rok zero filmików! ZERO! I łapki w górę!
